    智能压实管控之智能压实系统

    作者:小编2022-07-18 10:32:19

    路基压实质量智能管控系统

    1、系统介绍

    路基压实作业在道路工程中有着重要作用,路基压实度、压实速度、遍数、压实振动、机械转换决定着压实质量。但在现场施工中,由于现场工作面大、工艺转换复杂、施工人员水平参差不齐、外界环境影响因素大等问题造成路基压实作业管理难度度,压实质量在施工过程中难以把控。

    通过运用物联网、北斗、5G、云计算等新技术,对施工机械进行智慧化改造,通过协同平板和管理后台展示获取分析数据。提供决策依据,在施工过程中把控施工质量。

    2、功能价值

    (1)压实过程监控

    改变传统结果检测方式,在过程中把控连续压实度值,真实记录压实全过程(速度、密实度、遍数压实区域),可实时查看所有汇总数据,并支持手机、PC端查看。

    (2)超限预警纠偏

    压实质量超出限定值,及时根据客户标准提供多形式报警。以便提醒现场问题及时整改。

    (3)历史数据溯源

    真实记录压实全过程数据,以最全面、真实的数据为质量控制提供支撑,实现施工数据的精准回溯。系统可根据需求定制工作统计报表及分析报告。

    (4)现场指导施工

    平台分析数据实时反馈至驾驶室导航平板,驾驶员可根据平板展示数据及时调整机械作业,做到事中把控。

    3、系统展示

    (1)系统软硬件效果展示

    智能压实管控之智能压实系统(图1)

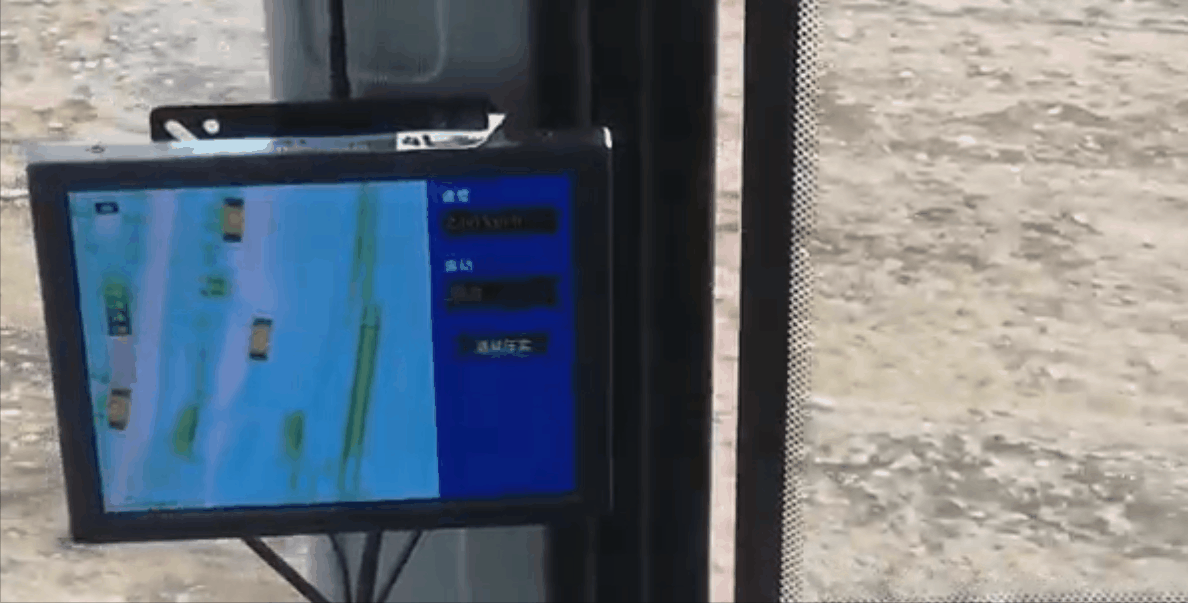

    图-机械协同作业

    智能压实管控之智能压实系统(图2)

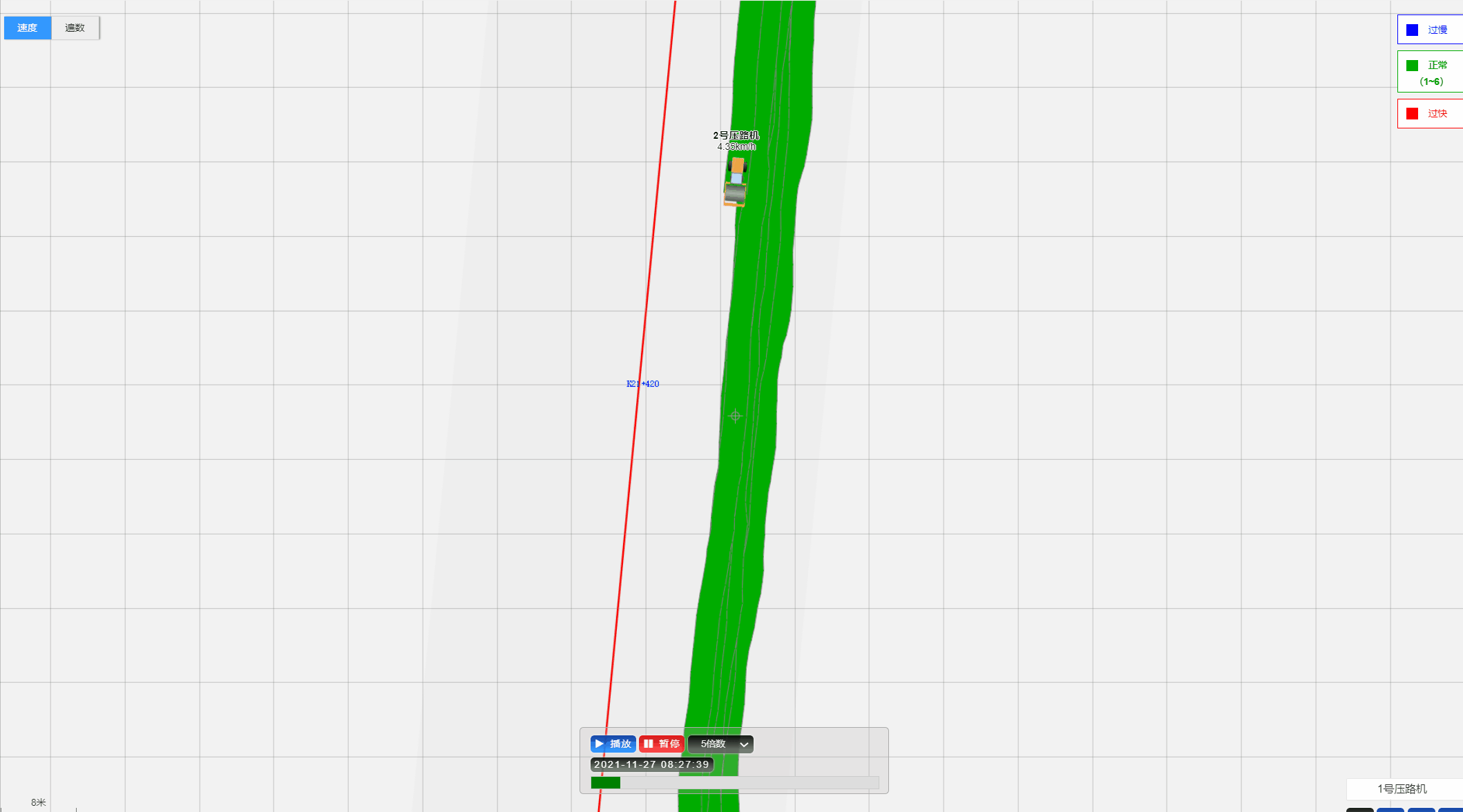

    图-路基压实速度云图(质量回溯)

    智能压实管控之智能压实系统(图3)

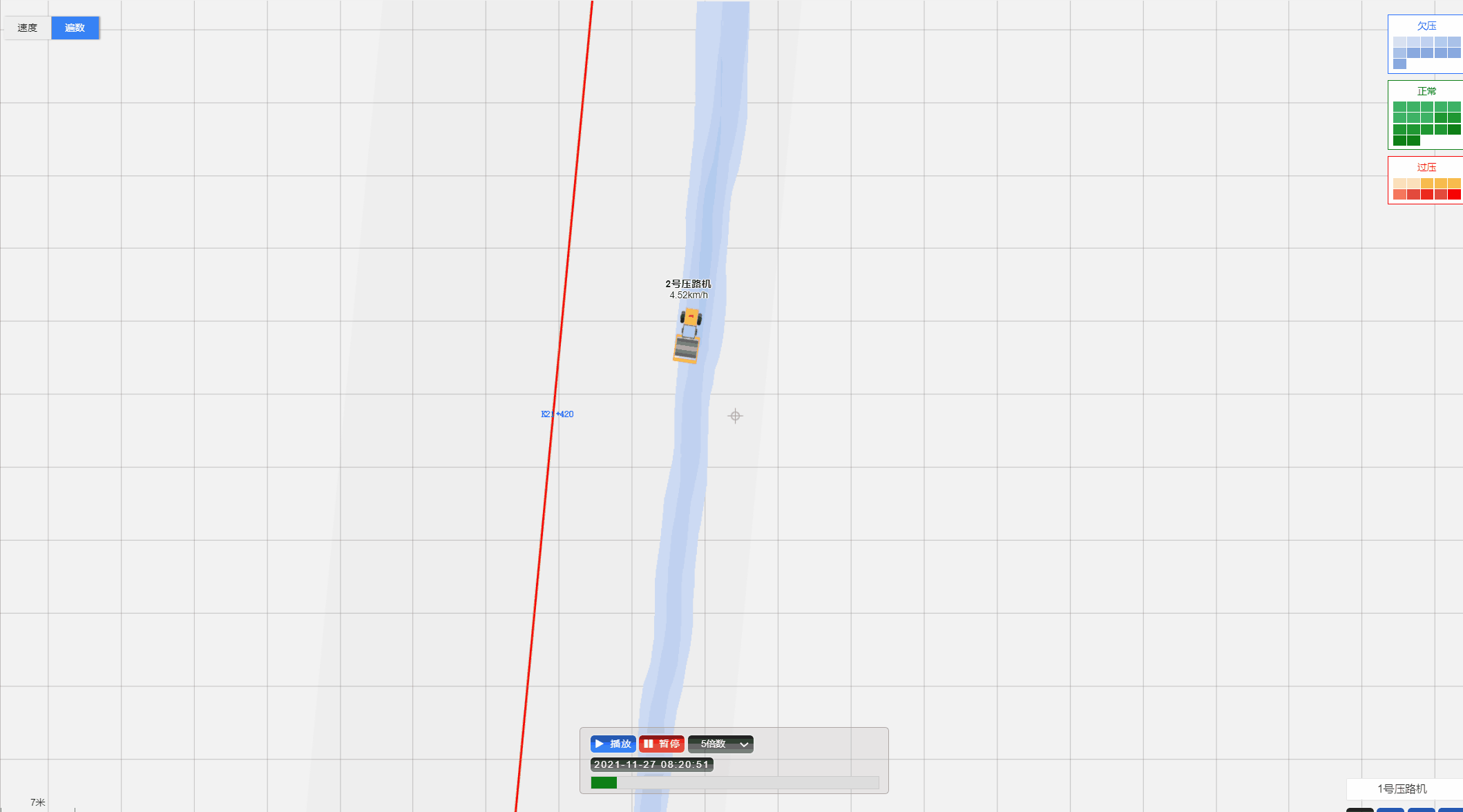

    图-路基压实遍数云图(质量回溯)

    智能压实管控之智能压实系统(图4)

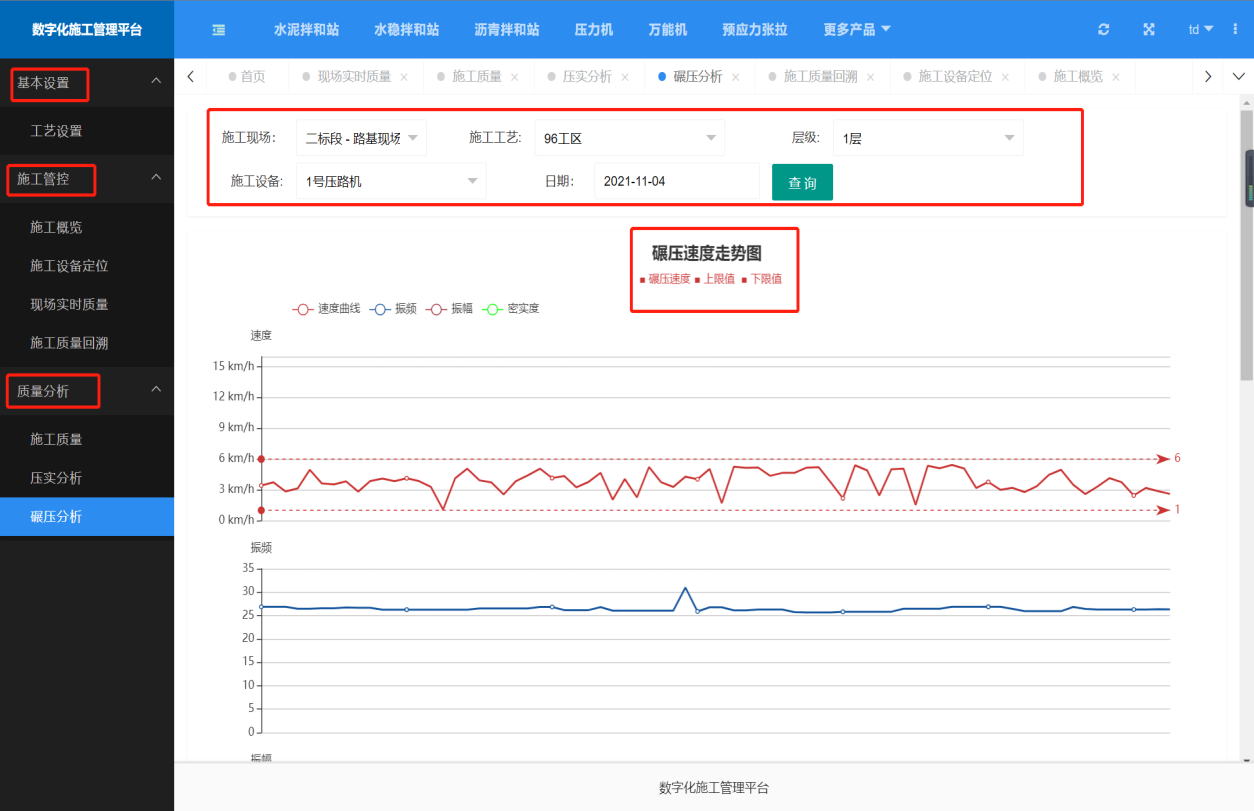

    图-质量实时查询(速度、遍数、振频、密实度)

    智能压实管控之智能压实系统(图5)

    图-历史数据溯源查询

    智能压实管控之智能压实系统(图6)

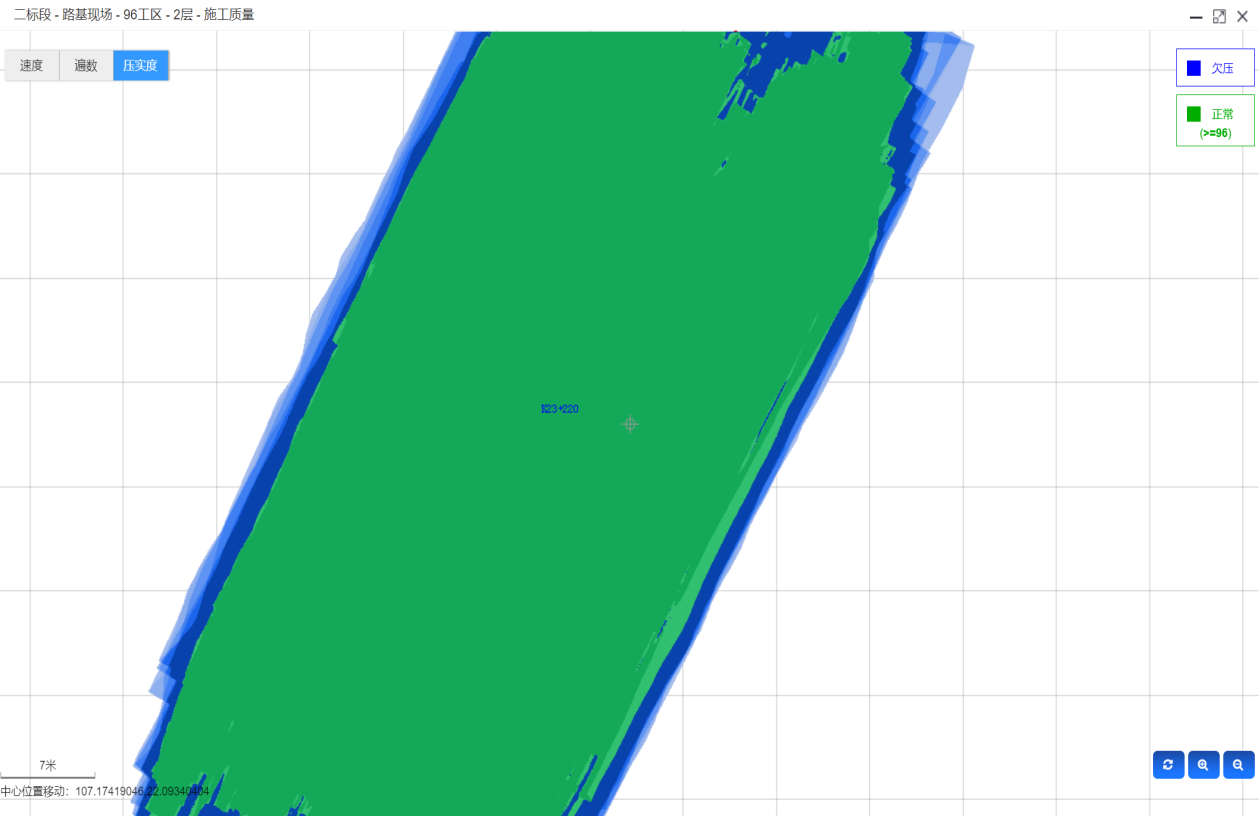

    图-路基连续压实度质量云图

    (2)系统结构组成

    智能压实管控之智能压实系统(图7)

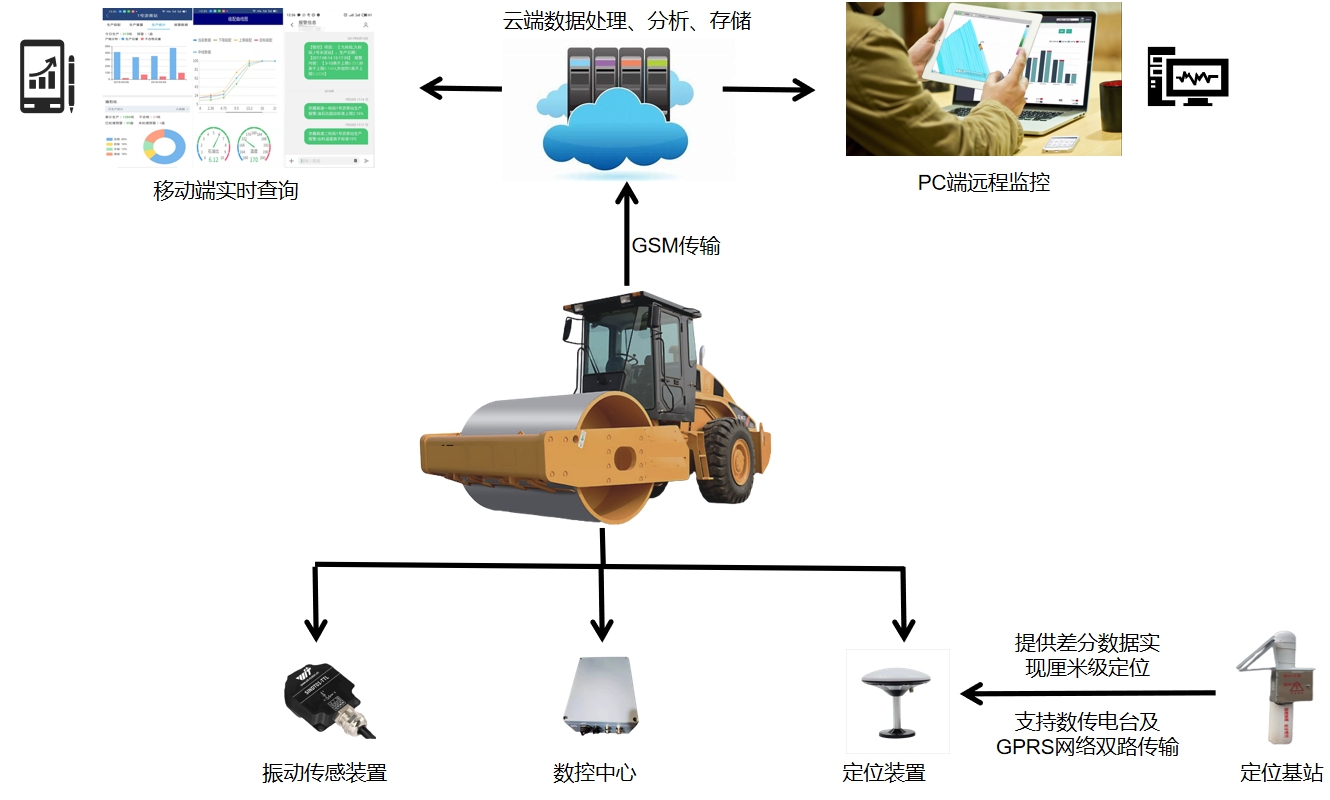

    图-系统结构组成

    4、系统特点

    (1)机械协同

    机械协同作业,数据替补不丢失。驾驶室导航平板,展示作业面所有机械数据。作业衔接流畅,数据实时同步,避免机械协同混乱造成质量难把控的问题。

    智能压实管控之智能压实系统(图8)

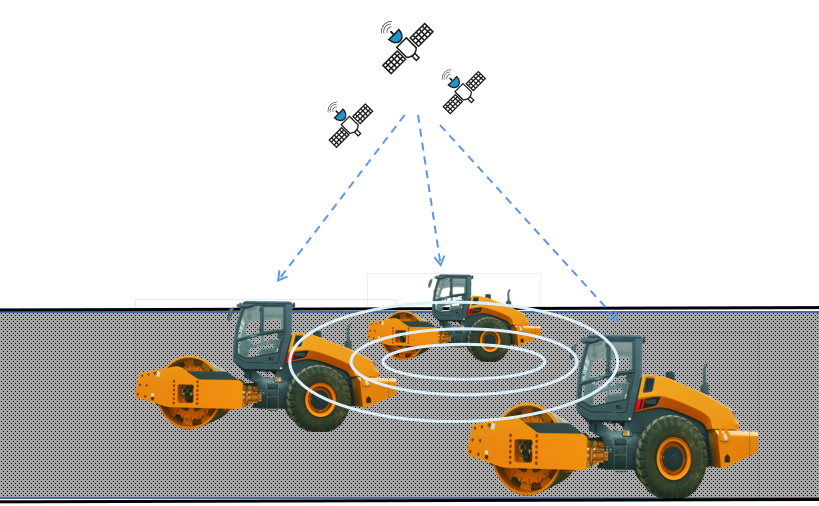

    图-机械协同示意图

    (2)厘米级高精准定位

    依托地面卫星基准站提供RTK差分技术,实现厘米级高精度定位。支持GPRS网络和数传电台双路传输,施工现场网络信号不稳定也不影响差分数据传输。

    智能压实管控之智能压实系统(图9)

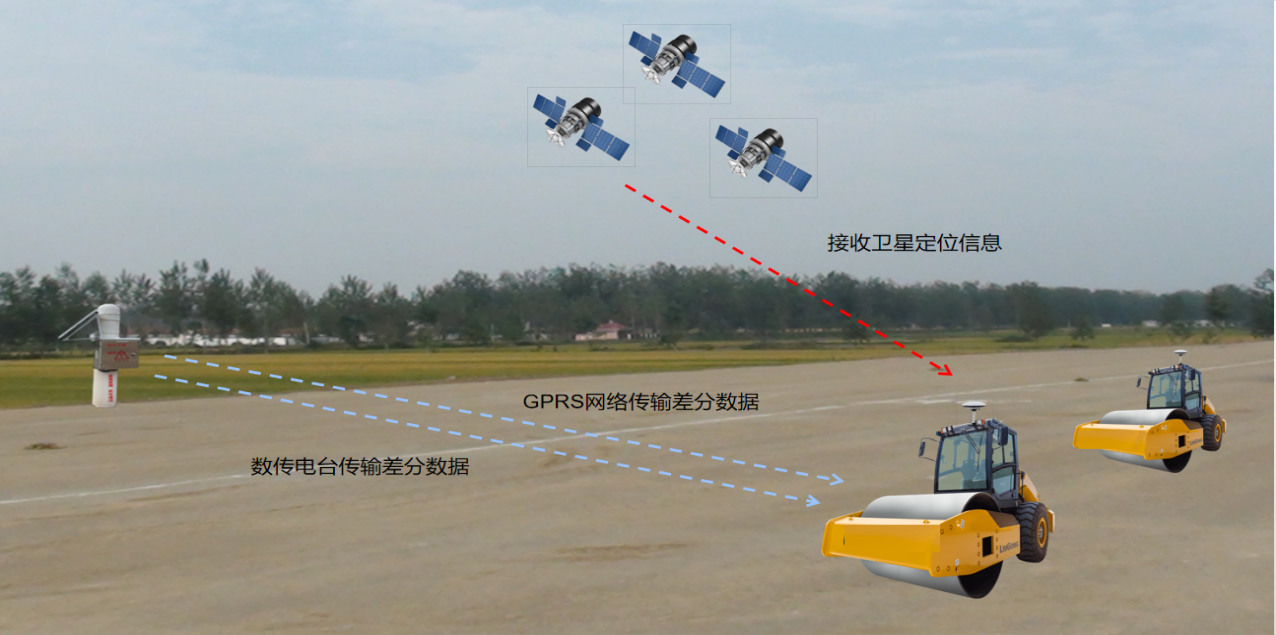

    图-厘米级高精度定位系统组成

    (3)路基连续压实度值ECV

    经试验得出:压路机产生激振力与地面反馈的抵抗力的比值与压实度呈正比且为正相关。由此,所测得ECV值能反应路基压实度。该原理应用成熟、广泛,有效。

    智能压实管控之智能压实系统(图10)

    图-路基连续压实度原理
